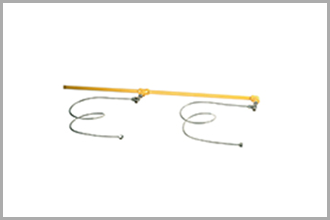

Manifold

yellow flowers
Capacidade: De acordo com a especificação do cliente
Aplicação: Interligação
Modelo: P0117







Descrição:

Manifold atua como a linha de ligação entre o(s) cilindro(s) e o clorador, é utilizado para conectar 1, 2, 3, 4 ou mais cilindros de cloro e / ou recipientes no sistema de cloração. A sua construção também proporciona fácil separação de impurezas, e também, por meio de elementos de aquecimento especiais, permite a transferência rápida de cloro líquido para a fase gasosa.

Manifold - Acessórios inclusos:

Material: tubo de aço carbono sem costura;
Grau: A;
Schedule: 80;
Tipo: S, ASTM-A-106;
Conexões: cotovelos, tês e conexões em aço forjado 3.000 libras, CWP, Grau A-105;
Diâmetro: 3/4” ,NPT;
suportes de parede;

- Válvula tipo header
- conector flexível de cobre.

Itens opcionais:

- Filtro para cloro gás - (Retentor de cloro ou Filtro “y”)
- Manômetro para cloro gás com ou sem contato elétrico
- Aquecedor
- Válvulas de fechamento

Especificação técnica:

Material: tubo de aço carbono sem costura;
Grau: A;
Schedule: 80;
Tipo: S, ASTM-A-106;
Conexões: cotovelos, tês e conexões em aço forjado 3.000 libras, CWP, Grau A-105;
Diâmetro: 3/4” ,NPT;
suportes de parede;

Filtro para cloro gás - (Retentor de cloro ou Filtro “y”)

Diâmetro ¾””, material aço carbono pintado roscado, para montagem no manifold de cloro, conforme especificações do Chlorine Institute.

Válvula tipo header

Em latão, sem bujão, haste em monel, assento em teflon, conforme especificações técnicas do Chlorine Institute, Ø ¾" NPT.

Manômetro para cloro gás com ou sem contato elétrico

Escala dupla: 0 - 300 psi / 0 - 21 Kgf/cm2;
Material da caixa do mostrador: aço inox AISI 304/301;
Diâmetro do mostrador: 60mm ou 100mm
Conexão: diâmetro 1/2" NPT, saída reta para baixo;
